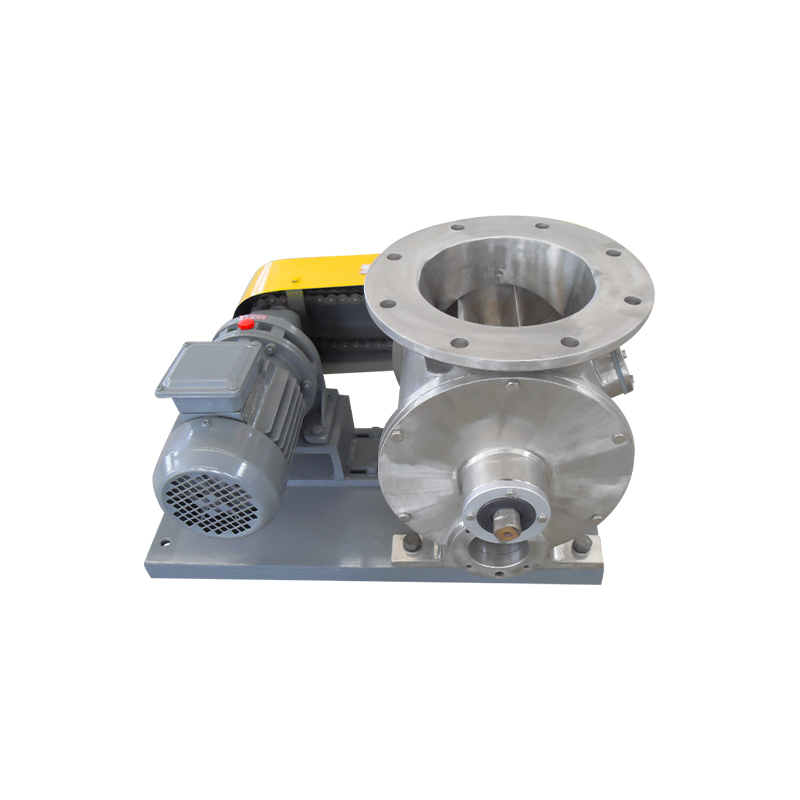

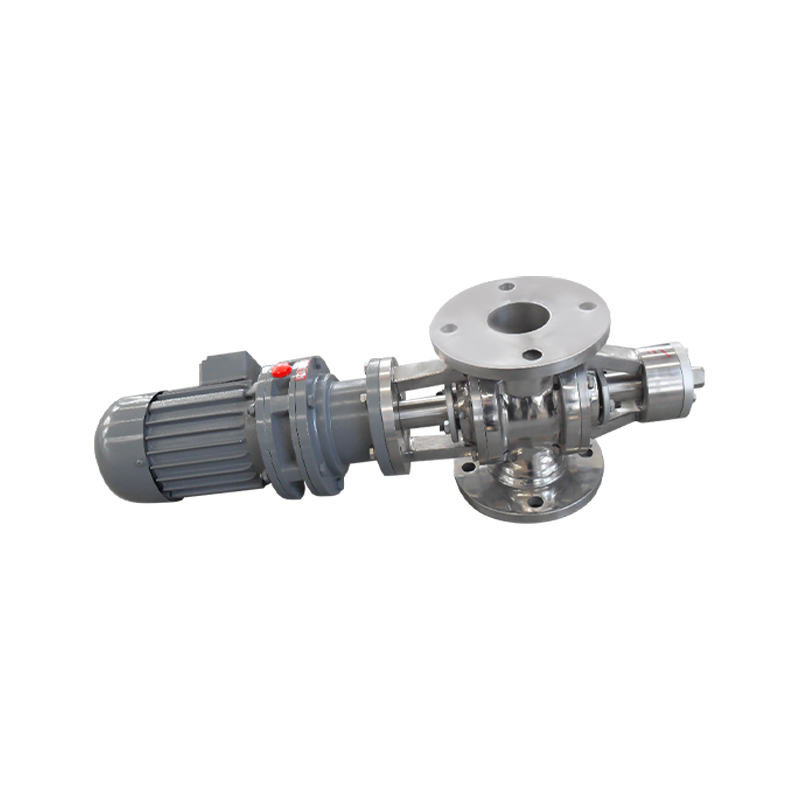

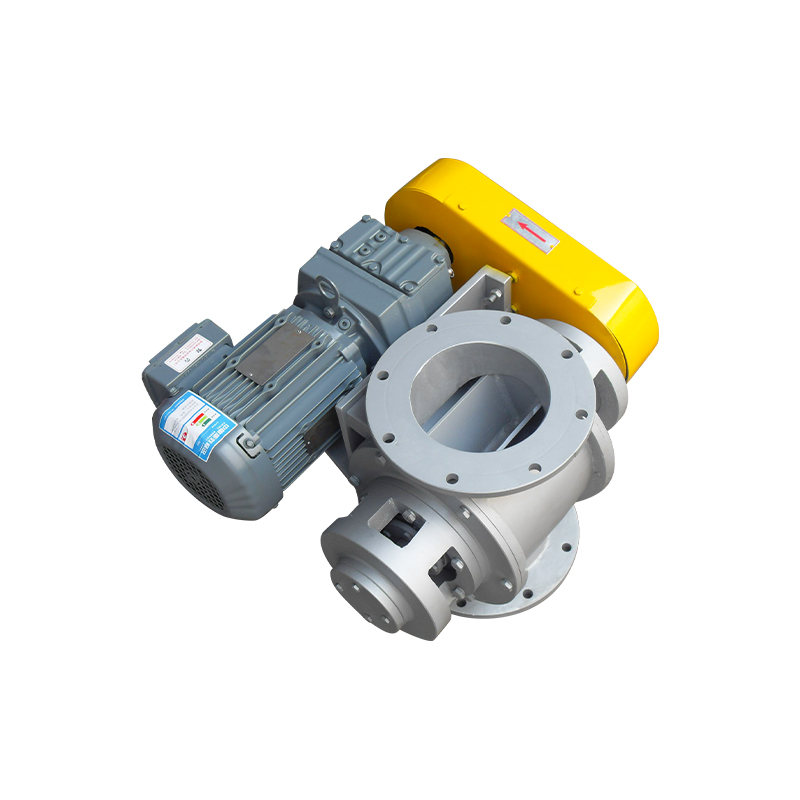

Vanne rotative à port rond à joint mécanique

La vanne rotative à bouche ronde de type joint mécanique est un équipement d'alimentation rotatif haut de gamme utilisé dans les occasions de transport à haute étanchéité et à haute propreté. Sa caractéristique principale est la structure de garniture mécanique à l'extrémité de l'arbre qui garantit que le matériau ne fuit pas, ne contamine pas ou ne reflue pas pendant le processus de transport et de déchargement.
Caractéristiques : Un joint mécanique rotatif standard industriel (face d’extrémité simple ou double) est adopté à l’extrémité de l’arbre du rotor. Il est généralement composé d'une bague dynamique, d'une bague statique, d'un ressort et d'une bague d'étanchéité auxiliaire.

Avantages :

Excellentes performances d'étanchéité, peuvent résister à une différence de pression élevée (jusqu'à 0,35 MPa ou plus).

Longue durée de vie (dans des conditions de travail appropriées).

Convient aux matériaux à haute température (en fonction du matériau d'étanchéité), à haute pression, au vide, inflammables et explosifs, toxiques et nocifs, hautement corrosifs ou aux occasions critiques nécessitant une isolation complète du gaz de procédé.

Des garnitures mécaniques à double extrémité peuvent être introduites avec un liquide d'isolation (liquide d'étanchéité) pour fournir un niveau plus élevé d'étanchéité et de lubrification/refroidissement.

Inconvénients : La structure est la plus complexe et le coût est le plus élevé. Exigences élevées d’installation et de maintenance. Il existe certaines exigences en matière de propreté des matériaux (pour empêcher les particules de pénétrer dans la surface d'étanchéité). Un système de liquide d'étanchéité supplémentaire est requis (lorsque les doubles extrémités sont orientées).

Applicable à : Transport pneumatique à haute pression (pression positive ou vide), industrie chimique, industrie pétrochimique, industrie pharmaceutique, alimentaire (exigences de stérilité), environnement poussiéreux explosif et autres occasions avec des exigences d'étanchéité extrêmement élevées.
